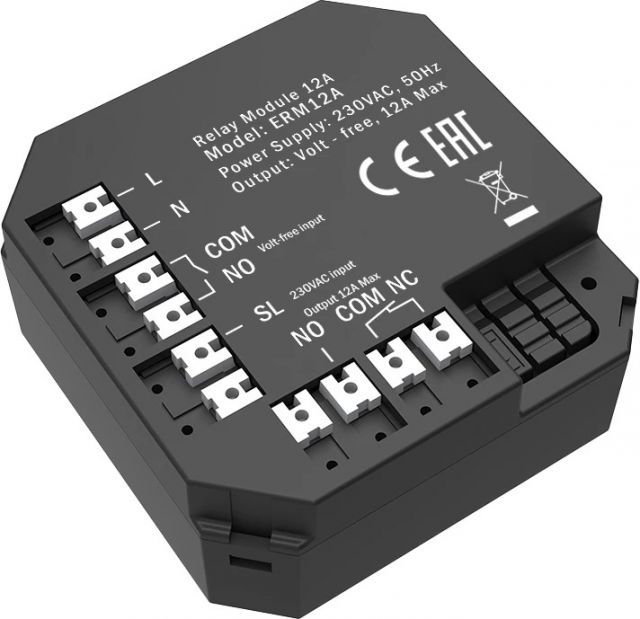

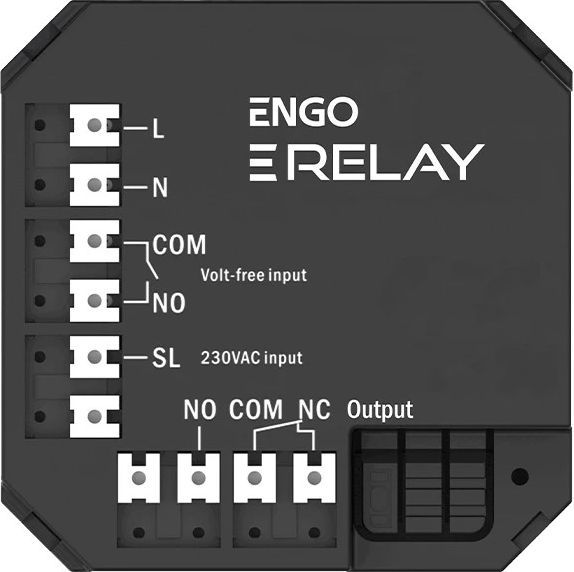

ERM-12A
relee moodul 12A
Seda kasutatakse elektriseadmete sisse-/väljalülitamiseks. Tänu oma väikestele mõõtmetele saab selle paigaldada paigalduskarpi või kuhu iganes on vaja juhtida vastuvõtjat maksimaalse koormusega 12A.
Rakendusnäited:
- Kütteseadme (SISSE-VÄLJA tüüpi) juhtimine 230 V vahelduvpingega termostaadi, näiteks ESIMPLE230, ühendamise teel releega.
- Termostaadi relee võimsusest suurema vastuvõtja ühendamine. Elektriseadme maksimaalne voolutarve ei tohi ületada 12 A.
- Juhtseadme väljundite (nt ECB08M) summutamine ERM12A abil suure hulga ajamite või suure võimsusega vastuvõtjate (nt elektrilised küttematid) kasutamisel ühes tsoonis
TEHNILISED ANDMED
| Toiteallikas |
230 V vahelduvvool 50 Hz
|
| Maksimaalne vool |
12A
|
| sissepääsud |
NO/COM (pinget pole)
SL 230V vahelduvpinge väljundsignaal
|
| Juhtväljundid |
NO/COM/NC (pinget pole)
|
| Mõõtmed [mm] |
48x48x20
|
